在电子制造业中,PCBA与PCB仅一字之差,却代表着电子电路从基础载体到功能实体的完整蜕变。两者在定义、制造工艺、功能特性及应用场景上存在本质差异,理解这些差异对电子产品的设计、生产与维护至关重要。
一、从“裸板”到“功能模块”的进化

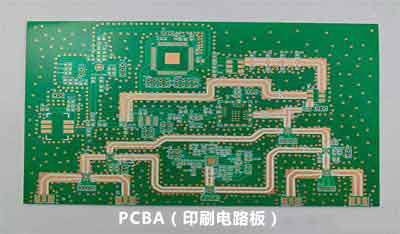

PCB(印刷电路板)是电子元器件的机械支撑体与电气连接载体,其本质是未安装任何电子元器件的裸板。它由绝缘基材(如FR4玻璃纤维增强环氧树脂)与导电铜箔层压而成,通过蚀刻工艺形成设计好的电路图案(导线、焊盘、过孔等),并覆盖阻焊层(绿色或蓝色保护层)与丝印层(元件标识、极性标记)。PCB的层数可灵活设计,从单面板到多层板(如4层、6层甚至几十层),满足不同复杂度的电路需求。

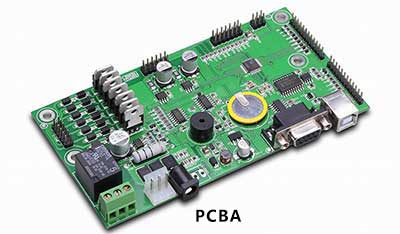

PCBA(印刷电路板组件)则是PCB的“升级版”,指在PCB裸板基础上,通过表面贴装技术(SMT)或通孔插装技术(THT),将电阻、电容、芯片、连接器等电子元器件焊接固定后形成的完整功能模块。PCBA不仅包含PCB的所有结构,还通过元器件的集成实现了信号处理、电源转换、数据传输等具体功能,是电子设备的“核心器官”。

二、从“印刷蚀刻”到“精密组装”的跃迁
PCB的制造是标准化、流程化的基础工艺,核心步骤包括:
1、设计:根据电路原理图进行PCB版图设计,确定元件布局与走线规则;
2、基材制作:将铜箔、绝缘材料与半固化片层压成基材;
3、蚀刻:通过化学或物理方法去除多余铜箔,形成导电线路;
4、钻孔:钻出用于层间连接或元件安装的过孔;
5、镀铜:在孔内与线路表面镀铜,增强导电性与焊接性;
6、后续处理:清洗、检验、切割,最终得到成品PCB。

PCBA的制造则是在PCB基础上增加高精度组装与测试环节,核心步骤包括:
1、元件准备:根据设计需求采购电阻、电容、芯片等元器件;
2、焊接:通过SMT(将贴片元件精准贴装在焊盘上并回流焊)或THT(将插件元件插入过孔并波峰焊)技术固定元器件;
3、检测:使用AOI(自动光学检测)、X-Ray(X光检测)等设备检查焊接质量,确保无虚焊、短路等缺陷;
4、功能测试:通过测试架模拟实际工作场景,验证PCBA的电气性能(如电压、电流、信号完整性);
5、包装:将合格PCBA进行防静电包装,便于运输与存储。
三、功能特性:从“连接载体”到“功能实现”的质变
PCB的功能是提供机械支撑与电气连接,其本身不具备任何电子功能。它如同“电路的骨架”,仅通过铜箔线路将元件引脚连接起来,形成电气通路。例如,一块未组装的PCB板,即使布满导线与焊盘,也无法实现信号放大、数据存储等功能。
PCBA的功能则是通过元器件集成实现具体电子功能。例如:
手机主板PCBA:集成处理器(CPU)、内存(RAM)、存储(ROM)、基带芯片、射频模块等,实现通信、计算、显示、音频等核心功能。
PCB为元器件提供了标准化的连接平台,而PCBA则通过精密组装将无生命的元件转化为具有特定功能的电子模块。
