三种方法调整SMT贴片加工中元件偏位技巧

针对上篇文章核心原因，英特丽科技实战分享三种方法高效调整SMT贴片加工中元件偏位技巧：

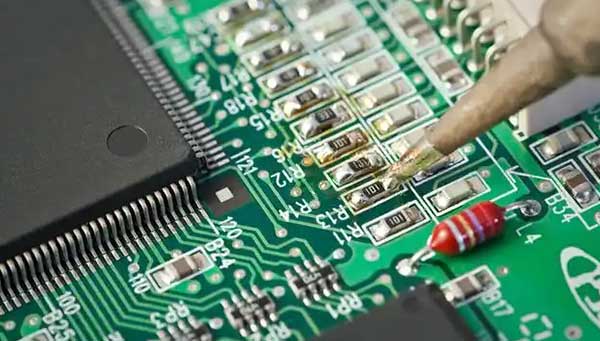

技巧一：精调贴装参数与设备维护

校准是关键：定期、严格地进行贴片机视觉系统(Mark相机、元件相机)校准和吸嘴中心位置校准。这是确保高精度贴装的基础。确保PCB定位精准，Mark点识别稳定可靠。

优化贴装参数

贴装高度(Z轴)：避免“砸板”。设置合理的贴装高度，保证元件引脚轻微压入锡膏(约1/3至1/2锡膏厚度)，既能确保接触良好，又能防止过度下压导致锡膏飞溅或元件滑动。对于微型元件，此参数尤为敏感。

贴装压力：压力过小，元件可能未被稳固放置;压力过大，则可能导致元件滑动或损坏PCB焊盘/阻焊层。根据元器件尺寸、重量和PCB情况，找到最佳压力点。

吹气/真空时序：确保真空在贴装瞬间稳定吸附元件，并在释放后及时切换为吹气，干净利落地脱离吸嘴，避免元件被吸嘴带偏。

吸嘴管理：选用尺寸、形状与元件完美匹配的吸嘴。建立严格的吸嘴清洁和检查制度，及时更换磨损、堵塞或变形的吸嘴。真空发生器需定期维护，确保真空压力稳定充足。

技巧二：严控锡膏印刷质量

“零”偏移印刷：通过高精度视觉对位系统，确保钢网开口与PCB焊盘精确重合。定期检查钢网张力，使用合适的PCB支撑(顶针或支撑板)，保证PCB在整个印刷过程中平整无变形。

“适量"为上策：精确控制锡膏量是防止回流时元件漂移的关键。选择厚度合适的钢网(通常根据最小元件引脚间距决定)。优化刮刀压力(压力过小导致下锡不足，压力过大会挤压锡膏导致边缘塌陷)和刮刀速度(过快或过慢都会影响锡膏滚动和填充)。确保钢网底部清洁(采用有效的自动擦网方式及频率)。

锡膏状态监控：严格执行锡膏存储、回温、搅拌、使用时间(寿命)的管理规范。监控环境温湿度，防止锡膏粘度发生异常变化影响印刷成型。定期进行锡膏印刷体积(SPI)检测，及时发现印刷偏移、少锡、多锡、拉尖、桥连等问题并追溯调整。

技巧三：优化回流焊炉温曲线

曲线定制化：摒弃“通用曲线”。根据使用的特定锡膏合金成分、特定PCB板材、厚度、层数以及板上元件分布和热容量，使用炉温测试仪(KIC或类似)实测并精细调整炉温曲线。

预热区：升温速率控制(通常在1-3℃/s)，避免过快导致热冲击或锡膏飞溅，过慢则可能导致助焊剂过早挥发失效。确保元件和PCB均匀受热。

回流区：峰值温度和时间(TAL)必须严格满足锡膏规格要求，既要保证焊点充分润湿形成可靠IMC层，又要避免温度过高(损坏元件/PCB)或时间过长(过度氧化)。对于有铅和无铅工艺差异巨大，需特别注意。

冷却区：控制冷却速率(通常建议在4°℃/s以内)，过快冷却可能产生热应力裂纹，过慢则影响产能并加剧氧化。

炉膛环境均一性：定期测试炉膛内不同温区的温度均匀性和热风风速稳定性。确保PCB在传送过程中，不同区域(尤其是板边和板中心、元件密集区和稀疏区)的温度差异在可控范围内，避免因热风冲击力不均或温差导致元件在熔融焊锡上漂移。校准炉子各温区的热电偶。

提升良率，始于精准预防

元件偏位问题看似琐碎，却直接关系到SMT生产的核心指标--良率与成本。通过系统性地应用以上三种技巧:精调贴装参数与维护设备状态、严控锡膏印刷的精度与一致性、深度优化回流焊的温度曲线与炉膛环境，能够显著降低偏位发生率，提升产品直通率。
