无铅工艺与耐高温元件如何精准匹配？

在电子制造绿色化、高可靠性发展趋势下，无铅焊接已是SMT贴片加工的主流工艺。无铅焊料高温焊接特性，对元器件耐热性能、生产工艺提出严苛要求，无铅工艺与耐高温元件的精准匹配，成为把控产品良率、长期可靠性的核心要点。英特丽科技从材料选型、工艺优化、可靠性验证角度，总结科学适配方案。

一、无铅工艺：环保合规下的高温生产痛点

受欧盟RoHS环保法规约束，无铅焊料全面替代传统含铅焊料，其具备机械强度高、热疲劳性能优异的优势。但无铅焊料熔点更高，回流焊峰值温度需达到240-250℃，相较于含铅工艺，高温热冲击更强，容易引发元件开裂、PCB变形、焊点虚焊等问题，这也对元器件耐热等级、板材材质提出硬性要求。

二、耐高温元件筛选：把控前期选型关键要点

为规避高温焊接造成的元件损坏，加工前需严格筛选耐高温元器件，遵循标准化评估原则：

1、核查耐热参数：参照JEDEC J-STD-020标准，核对元件规格书，优先选用可承受260℃瞬时高温的元器件，明确回流温度上限。

2、区分封装耐热差异：BGA、QFN、CSP等精密封装元件对热应力敏感，需核查塑封料膨胀系数、焊球合金成分，降低热变形风险。

3、规范湿敏等级管理：MSL3级及以上湿敏元件，焊接前必须充分烘烤，杜绝高温下爆米花效应导致的元件内部开裂。

三、工艺优化：实现无铅与高温元件高效适配

1、精准调试回流焊温度曲线：严控各温区参数，减少热冲击:预热阶段升温速率控制在1-3℃/s;恒温区活化助焊剂、清除元件氧化层；回流峰值温度维持240-250℃，高温时长不超过60秒；冷却速率≥2℃/s，塑造致密稳定的焊点结构。

2、选用高耐热PCB基材：常规FR-4板材耐热性差，高温下易弯曲变形。量产优选Tg≥170℃的高Tg板材或无卤素耐高温材料，提升PCB热稳定性与尺寸精度，适配无铅高温工艺。

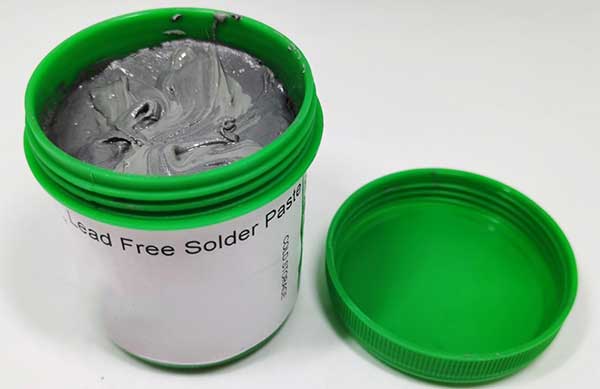

3、优化锡膏与助焊剂体系：搭配无铅专用免清洗锡膏，适配高温生产环境，具备低空洞率、高润湿性特点；选用低腐蚀、高绝缘性助焊剂，减少残留物带来的漏电、腐蚀隐患，保障产品长期稳定性。

四、可靠性验证：筑牢产品量产质量防线

工艺匹配完成后，需通过标准化测试完成可靠性核验:利用X-Ray检测BGA隐藏焊点，排查空洞、虚焊缺陷；通过热循环测试模拟高低温工况，检验焊点抗疲劳能力；借助剪切、拉力测试判定焊点机械强度；采用离子污染测试规避电化学迁移风险。

材料选型与工艺适配是无铅SMT加工的核心。只有严控元件耐热标准、优化高温工艺参数、完善可靠性检测流程，才能兼顾环保合规与产品品质。英特丽科技深耕SMT贴片加工领域，依托材料科学与工艺创新，可为企业提供新产品导入、工艺优化、定制化适配等全流程技术服务，助力企业实现高品质量产。
