回流焊温度曲线在SMT焊接中的作用与专业设置

在SMT贴片加工中，回流焊工艺是决定焊接质量的核心环节，而温度曲线的合理设置更是重中之重。一条优化的回流焊温度曲线能够显著提升焊接良率，确保电子产品长期可靠性。英特丽科技分享回流焊温度曲线的关键作用与专业设置要点。

一、回流焊温度曲线的四大关键作用

焊接质量决定性因素

回流焊温度曲线直接影响焊膏的湿润性、金属合金的生成质量以及焊接接头的完整性。精确控制的温度曲线能有效消除冷焊、虚焊、立碑、桥连等常见缺陷，确保每个焊点达到最佳形态和机械强度。

元器件保护屏障

电子元器件对温度极其敏感。适宜的温度曲线能够避免元器件因过热而损坏，防止多层元器件(如BGA、QFN)内部出现分层，同时消除因热应力导致的微裂纹，显著提升产品长期可靠性。

焊膏性能充分发挥

不同型号的焊膏都有其特定的温度要求，特别是无铅焊膏通常需要更高的回流温度。精确的温度曲线能够确保焊膏中的助焊剂充分活化，挥发物完全排出，最终形成光洁、致密的焊点。

缺陷预防与控制

通过优化回流焊温度曲线，可有效预防锡珠产生、元件氧化、PCB板翘曲等工艺问题。统计表明，超过60%的SMT焊接缺陷与温度曲线设置不当直接相关。

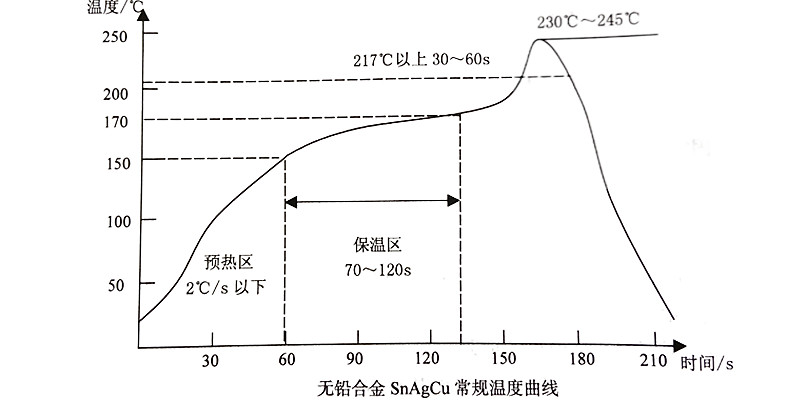

二、回流焊温度曲线四大区域的设置要点

预热区：温和起步，稳步升温

预热区的主要目的是使焊膏中的溶剂缓慢蒸发，同时激活助焊剂。此阶段升温速率应控制在1-3℃/秒，过快会导致焊膏飞溅形成锡珠，过慢则可能造成助焊剂过早活化失效。通常预热区从室温升至150℃左右，时间建议在60-90秒之间。

恒温区：均热活化，准备充分

恒温区(又称活性区或浸润区)温度通常在150-180C之间维持60-120秒。此阶段目标是使PCB板各组件温度均匀化，减少温差，同时助焊剂进一步清除焊盘和元件引脚上的氧化物。恒温时间不足会导致焊接不良，过长则可能造成焊膏氧化。

回流区：精准峰值，完美焊接

回流区是焊膏熔化的关键阶段，峰值温度一般比焊膏熔点高20-30℃。对于有铅焊膏，峰值温度通常为210-230℃;无铅焊膏则需要235-250℃。在此温度以上的时间应控制在30-60秒，确保焊膏完全熔化并形成良好金属合金，同时又不过度暴露于高温中。

冷却区：可控降温，固化成型

冷却阶段影响焊点结晶结构和机械强度。适当的冷却速率(通常2-4℃/秒)能够形成细腻的焊点微观结构，提高焊点机械强度和抗疲劳性能。冷却过快可能导致元件或焊盘热应力裂纹，过慢则会造成焊点结晶粗大，强度降低。

三、回流焊温度曲线设置的实用技巧，考虑三大影响因素：

1、PCB板特性：板材厚度、层数、铜箔分布；

2、元器件情况：热敏感元件、大型元器件、BGA等特殊元件；

3、焊膏参数：合金成分、颗粒度、助焊剂类型；

热电偶布置策略

测温时应将热电偶布置在热容量最大和最小的元件焊点、BGA底部焊点及板边等代表性位置，确保测温结果真实反映所有区域的受热情况。

精细调整原则

温度曲线调整应遵循”逐步微调、单参数变动"原则，每次只调整一个参数(如传送带速度或某个温区设定温度)，观察效果后再进行下一步调整。

定期验证与监控

建立定期测温制度，每班至少测量一次温度曲线，对于高可靠性产品应每次开机都进行测量。同时保持回流焊设备的日常保养，确保发热体、风机、冷却系统工作正常。

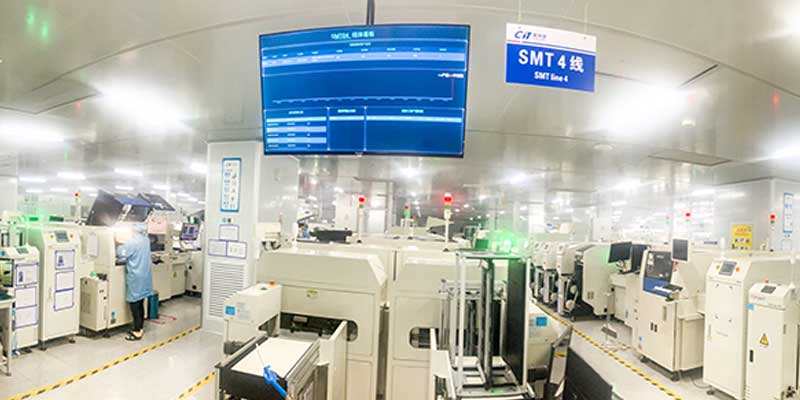

四川英特丽电子科技公司从事smt贴片加工，PCBA一站式加工，dip插件等多年，公司车间占地3.2万平方米，有28条SMT贴片线,，8条DIP及涂覆生产线，15条组装包装线，通过了ISO9001、ISO14001、ISO13485、ISO45001、IATF16949、IEQC、ESD等体系认证，标准的无尘、防静电生产车间，欢迎广大客户咨询莅临！
