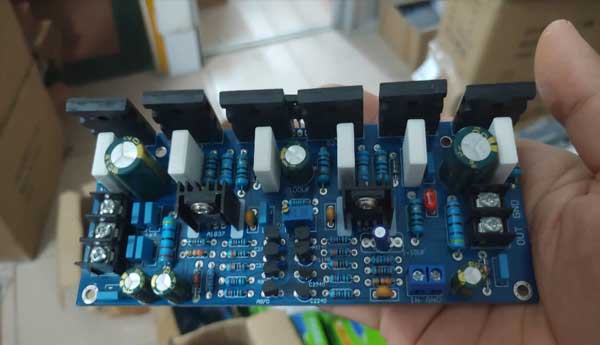

PCBA加工与SMT加工的区别

一、定义与工艺范畴

PCBA加工是电子制造的全流程解决方案，涵盖从PCB裸板到功能成品的完整产业链。其核心包含：

多工艺整合：表面贴装（SMT）+通孔插装（THT）+手工焊接；

全流程管控：元件选型→PCB制造→焊接（回流焊/波峰焊）→检测（AOI/X-ray）→功能测试→三防处理→成品组装；

典型场景：工业控制板（含接插件）、汽车电子模组、医疗设备主板等复杂产品；

SMT加工是PCBA加工中的核心子环节，专注于无引脚或短引脚元件的自动化贴装。其技术边界明确：

核心工序：焊膏印刷→高速贴装→回流焊接→光学检测；

设备依赖：全自动贴片机、十温区回流焊炉、AOI检测仪；

典型产品：智能手机主板、TWS耳机模组、LED显示屏等微型化设备；

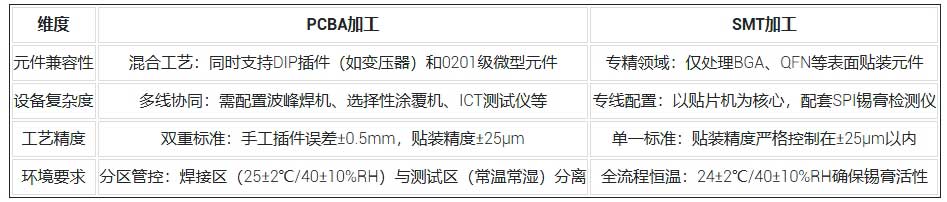

二、技术体系对比

三、生产流程差异

PCBA加工采用混合工艺模型：

前段：PCB制造（钻孔/蚀刻）→SMT贴装（微型元件）→THT插件（大功率器件）；

中段：波峰焊接（双面焊接）→手工补焊（特殊元件）；

后段：三防漆喷涂→ICT/FCT测试→老化筛选→成品组装；

SMT加工遵循纯自动化流程：

准备阶段：钢网制作→锡膏回温搅拌→设备编程；

核心阶段：高速贴装（0.1秒/元件）→回流焊（温区曲线优化）；

检测阶段：AOI检测→X-ray焊点验证→激光刻码追溯；

四、质量管控重点

PCBA加工：

混合工艺缺陷：插件引脚虚焊、DIP元件方向错误；

环境应力：三防漆起泡、高温老化后焊点开裂；

测试覆盖：边界扫描测试（JTAG）验证复杂器件；

SMT加工：

焊接缺陷：BGA空洞率＞30%、QFP立碑现象；

元件损伤：静电放电（ESD）导致MOS管击穿；

追溯性：通过激光打码实现元件级追溯；

结语

PCBA加工与SMT加工形成互补生态，前者提供电子制造的完整解决方案，后者专注高精度贴装的核心技术。选择依据取决于产品形态——标准化消费电子首选SMT专线以确保成本竞争力，定制化工业设备则需PCBA全流程工艺实现功能集成。随着电子制造向超异构集成演进，两者技术边界将加速融合，共同支撑智能时代的硬件创新
