封装技术分类在SMT贴片加工中的应用

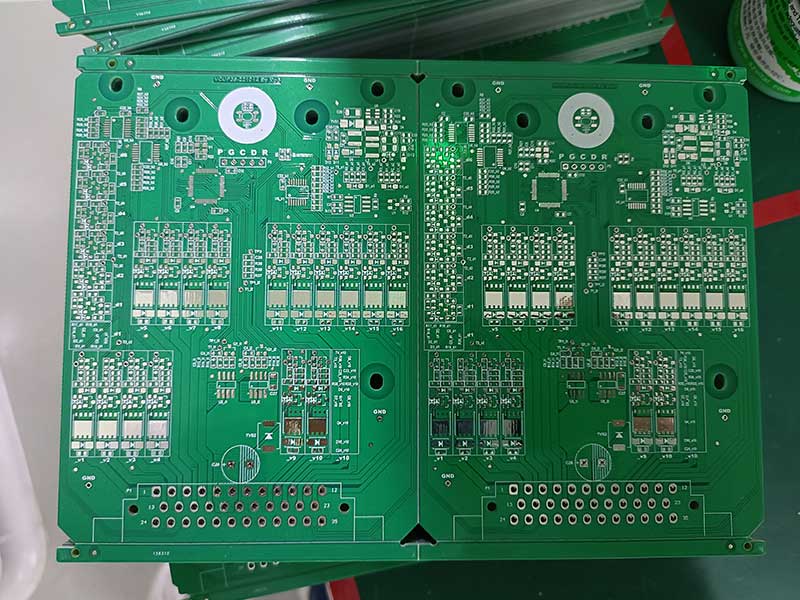

作为深圳SMT贴片加工厂，英特丽科技深耕行业多年，深知不同封装技术的特点及其适用场景。英特丽小编将为您梳理常见封装技术的分类，并结合实际应用需求，帮助您更好地理解如何选择适合的封装方案。

一、传统封装技术（DIP（双列直插式封装））

特点：引脚呈双列排列，适合插入PCB板或芯片插座，操作简单；

适用场景：中小规模集成电路(如存储器、逻辑芯片)、教育类实验板、低成本项目；

优势：兼容性强，维修更换方便；

局限：引脚间距较大，不适合高密度布线。

SOP(小型外形封装)

特点：引脚间距较小，体积比DIP更紧凑，适合高密度PCB布局；

适用场景：消费电子(如蓝牙模块、传感器)、工业控制设备；

优势：成本低，适合大批量生产。

TO(晶体管封装)

特点：无引脚设计，以金属或塑料外壳包裹芯片，散热性能优异；

适用场景：功率器件(如MOSFET、三极管)、电源管理模块；

优势：耐高温，适合高功率应用场景。

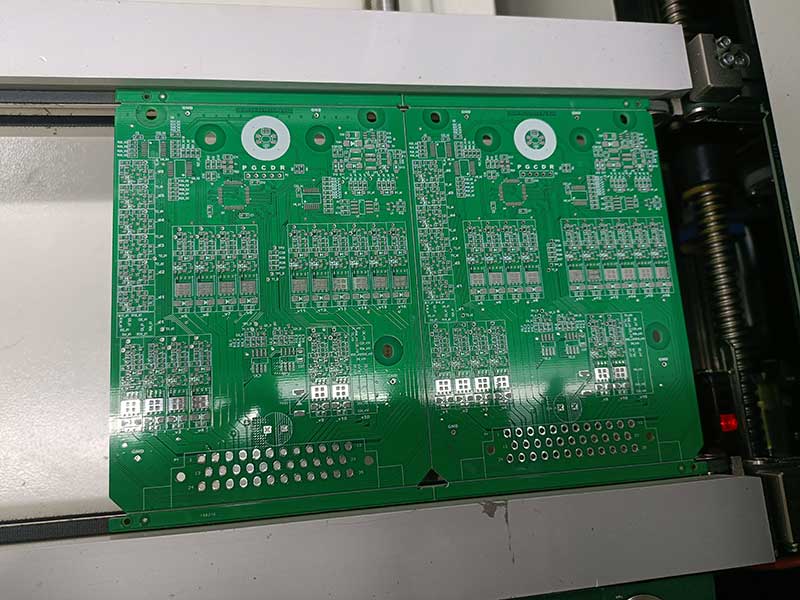

二、表面贴装技术(SMT封装）

SMT技术的普及推动了封装技术的革新，以下为几类主流SMT封装形式：

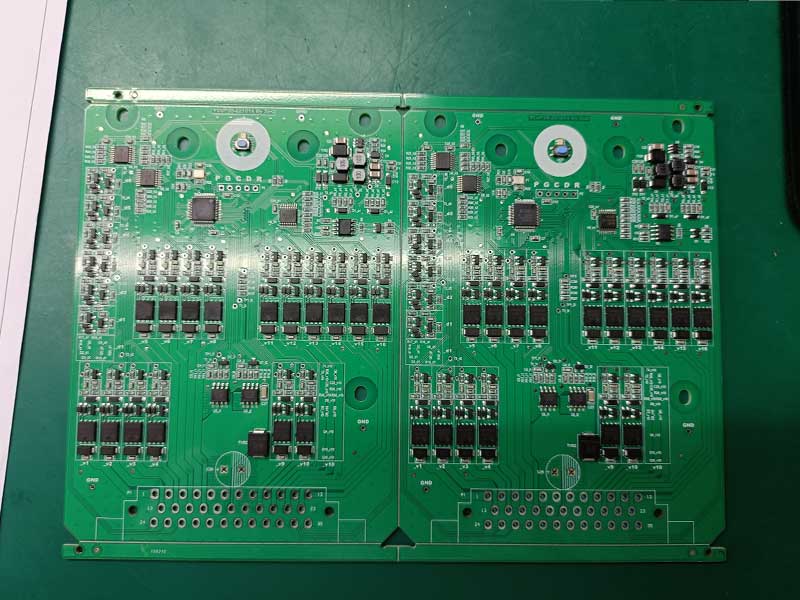

QFP（四侧引脚扁平封装）

特点：四边引脚排列密集，引脚间距从0.5mm到1.27mm不等；

适用场景：中等规模集成电路(如微控制器、接口芯片)；

优势：引脚数量灵活(8~208引脚)，适合多种电路设计需求。

BGA(球栅阵列封装)

特点：底部焊球阵列排列，引脚间距更小(0.8mm~1.27mm)，I/O数量可达500+；

适用场景：高性能处理器(如手机SoC、服务器芯片)、高密度PCB设计；

优势：信号传输延迟低，散热性能好，适合高频高速应用。

QFN(无引脚扁平封装)

特点：底部焊盘代替引脚，体积小巧，散热效率高；

适用场景：射频器件、功率IC、物联网模块；

优势：低剖面设计，适合空间受限的紧凑型设备。

TQFP(薄型QFP)

特点：在QFP基础上进一步减薄，厚度通常低于1.4mm；

适用场景：便携式设备(如智能手表、可穿戴设备)；

优势：轻薄化设计，兼顾性能与小型化需求。

三、先进封装技术

随着芯片性能需求的提升，先进封装技术逐渐成为行业焦点：

3D封装

技术原理：通过硅通孔(TSV)实现芯片垂直堆叠，缩短信号路径；

适用场景：高性能计算(如HBM内存)、AI加速芯片；

优势：显著提升带宽和集成度，降低功耗。

扇出型封装(Fan-Out)

技术原理：通过重构晶圆技术扩展芯片I/O布局，无需传统基板；

适用场景：低成本高密度封装(如智能手机摄像头模组)；

优势：减少封装层数，降低成本，提高良率。

Chiplet(芯粒)技术

技术原理：将复杂芯片拆分为多个小型芯粒，通过先进封装集成；

适用场景：异构集成(如CPU+GPU组合)、定制化芯片开发；

优势：灵活复用芯粒，降低研发成本，提升良率。

四、如何选择适合的封装技术?

在SMT贴片加工中，封装技术的选择需综合考虑以下因素：

1、引脚数量与密度：高引脚数场景优先选BGA或QFN，低密度需求可选SOP；

2、空间限制：紧凑型设备需采用TQFP或QFN，避免占用过多PCB面积；

3、散热需求：高功率器件建议使用TO封装或带散热焊盘的QFN；

4、成本控制：中小批量生产可选择DIP或SOP，大规模生产优先考虑BGA。

在国内SMT贴片加工领域，英特丽科技凭借先进的设备和丰富的经验，能够灵活适配多种封装技术，从传统DIP到先进BGA，从单板组装到系统级封装(SiP)，我们为客户提供一站式解决方案。无论您是通讯物联、医疗电子还是工业自动化领域的制造商，我们都能为您定制高效的封装与贴片服务。
