从PCB到精密电子PCBA组件的完整制造介绍

SMT贴片加工是现代电子制造的核心工艺，通过自动化设备将电子元器件精准贴装到PCB表面，实现高密度、高可靠性的电子产品组装。四川英特丽科技作为专业的SMT贴片加工厂，严格遵循国际标准，为客户提供高精度、高效率的一站式贴片加工服务。

一、SMT贴片加工完整工艺流程

1、PCB来料检验

外观检查：检查PCB表面是否有划痕、氧化、污染等缺陷；尺寸测量：确保PCB尺寸、厚度符合设计要求；翘曲度检测：控制PCB翘曲度在0.75%以内；可焊性测试：验证焊盘可焊性，确保焊接可靠性。

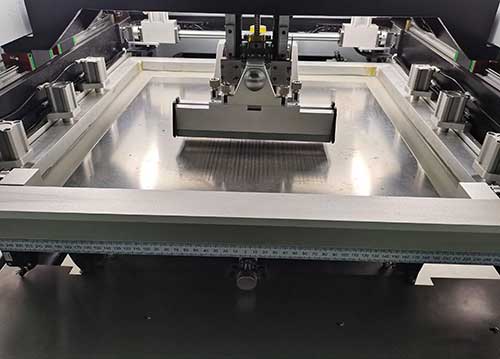

2、锡膏印刷工艺

钢网制作：根据PCB设计定制激光切割不锈钢网板；锡膏选择：选用无铅锡膏(Sn96.5/Ag3/Cu0.5)或有铅锡膏(Sn63/Pb37)；SPI检测：使用3D锡膏检测仪检查印刷质量，确保体积、面积、高度符合标准。

3、元器件贴装工艺

程序编制：根据BOM和坐标文件编写贴片程序；首件确认：贴装首件并进行全面检查；

贴片顺序：遵循先小后大、先低后高原则。

4、回流焊接工艺

温度曲线设置：

预热区：室温至150℃，升温速率1-3C/s；保温区：150-183℃，时间60-120s；回流区：峰值温度235-245℃(无铅)，215-225℃(有铅)；冷却区：降温速率2-4C/s；炉温监控：实时监测炉内温度，确保工艺稳定性。

5、AOI自动光学检测

检测项目：元件缺失、错位、反向；焊接缺陷：虚焊、连锡、少锡；极性元件方向检查；

检测精度：可检测0201元件，误判率<0.5%；数据追溯：保存检测图像和数据，便于质量追溯。

6、清洗工艺

清洗方式：喷淋清洗、超声波清洗或手工清洗；清洗剂选择：环保型清洗剂，符合RoHS要求；清洁度标准：离子污染度<1.56μg/cm2(NaCI当量)；干燥处理：热风干燥，确保无残留水分。

7、最终检验

外观检查：100%目检，IPC-A-610标准；功能测试：根据客户要求定制测试方案；包装出货：防静电包装，符合运输要求。

二、SMT贴片加工关键控制点

1、环境控制

温度：22±3℃；湿度：40-60%RH；洁净度：10万级洁净车间；静电防护：全车间防静电系统。

2、工艺优化要点

钢网设计：开口尺寸、形状优化；锡膏管理：严格控制使用时间和温度；贴片压力：根据元件类型调整贴装压力；炉温曲线：定期验证和优化。

三、质量控制体系

英特丽科技建立了完善的质量管理体系：

IQC来料检验：确保所有物料符合要求；IPQC过程巡检：每2小时巡检一次；FQA最终检验：出货前100%检验；可靠性测试：抽样进行老化、跌落等测试；质量追溯：完整记录生产数据，可追溯至每道工序。

SMT贴片加工是技术密集型工艺，需要严格的工艺控制和质量管理。英特丽科技凭借先进的设备、成熟的工艺和专业的团队，为客户提供高品质的SMT贴片加工服务。我们持续优化工艺流程，提升生产效率，助力客户产品快速上市。选择英特丽科技，选择专业SMT贴片加工保障！
